寬度W

140

mm

長度L

201.1

mm

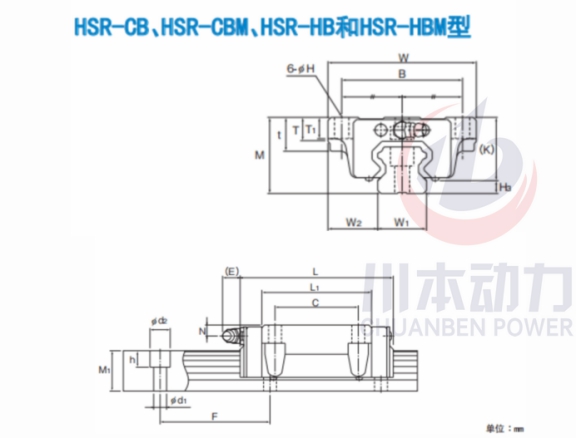

LM滑塊尺寸

B

116

mm

C

95

mm

H

14

mm

L1

156.1

mm

t

29

mm

T

13.5

mm

T1

17

mm

K

57

mm

N

11

mm

E

16

mm

油嘴

B-PT1/8

mm

H3

H3

13

mm

LM導軌尺寸

寬度W1±0.05

53

mm

W2

43.5

mm

高度M1

44

mm

孔距F

120

mm

d1*d2*h

16*23*20

mm

長度*Max

3060

mm

基本動額定載荷

C

148

kN

基本靜額定載荷

C0

194

kN

靜態(tài)容許力矩

MA單滑塊

4.46

kN-m

MA雙滑塊

22.7

kN-m

MB單滑塊

4.46

kN-m

MB雙滑塊

22.7

kN-m

MC單滑塊

4.56

kN-m

重量

LM滑塊

5.7

kg

LM軌道

15.1

kg/m
